Descrizione

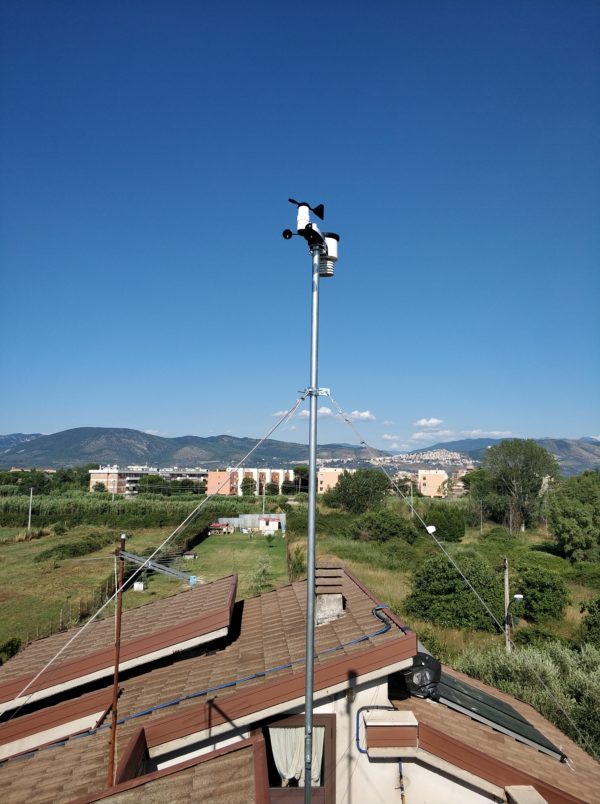

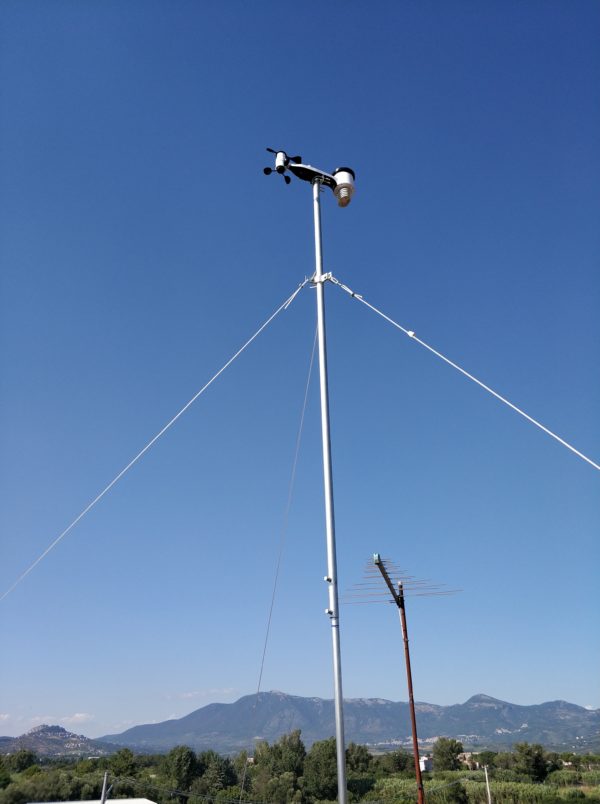

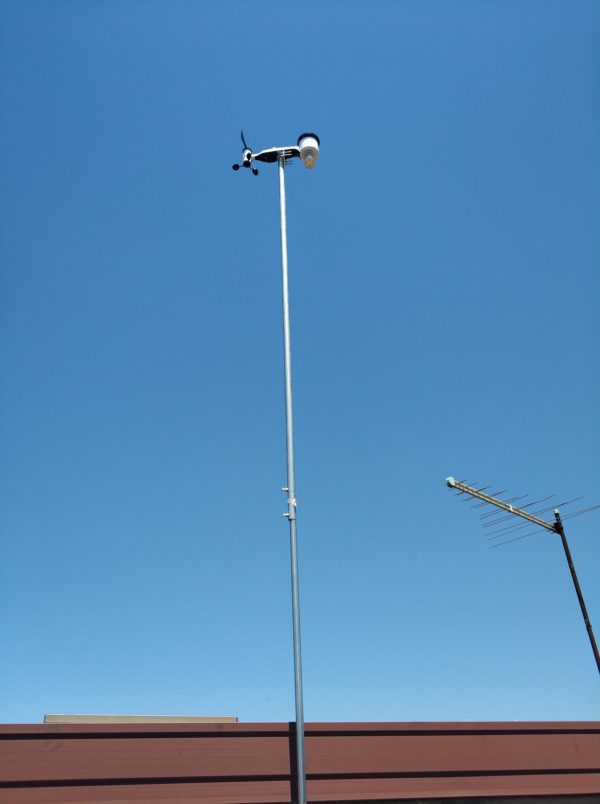

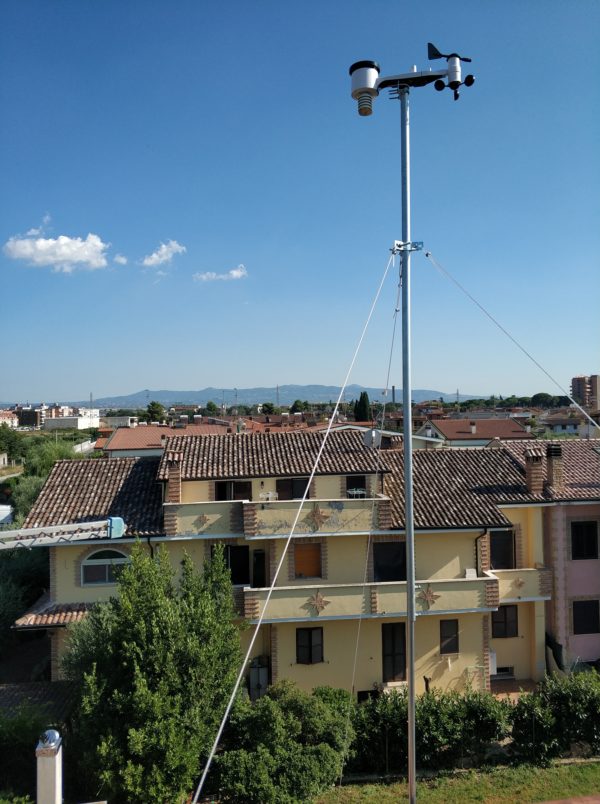

La stazione meteorologica Froggit WH1080SE è composta dal blocco sensori integrato, denominato ISS, che include i sensori meteorologici esterni (temperatura, umidità, pluviometro, anemometro);
La comunicazione dei dati avviene tra l’ISS ed una Console collegata al Raspberry via USB. La distanza massima di trasmissione, in linea d’aria, è di circa 100 metri.
Il blocco sensori ISS è completamente autonomo, essendo alimentato da un piccolo pannello solare – con due batterie di backup (incluse di durata circa 1 anno e mezzo).
Il Gruppo di ricezione e trasmissione è composto dalla console che mostra in tempo
reale (aggiornamento 48 s) i dati ricevuti dal Gruppo sensori su un comodo schermo.
Questa archivia i dati su un datalogger interno e può essere interfacciata con un computer (o, nel caso specifico, con un micro pc Raspberry Pi) tramite cavo USB, per
l’invio dei dati on-line.
La console è provvista di
• retroilluminazione;
• sensore di pressione atmosferica (barometro);
• sensore di temperatura e umidità interne;
• previsioni per le prossime 24 ore basate sull’andamento della pressione atmosferica.

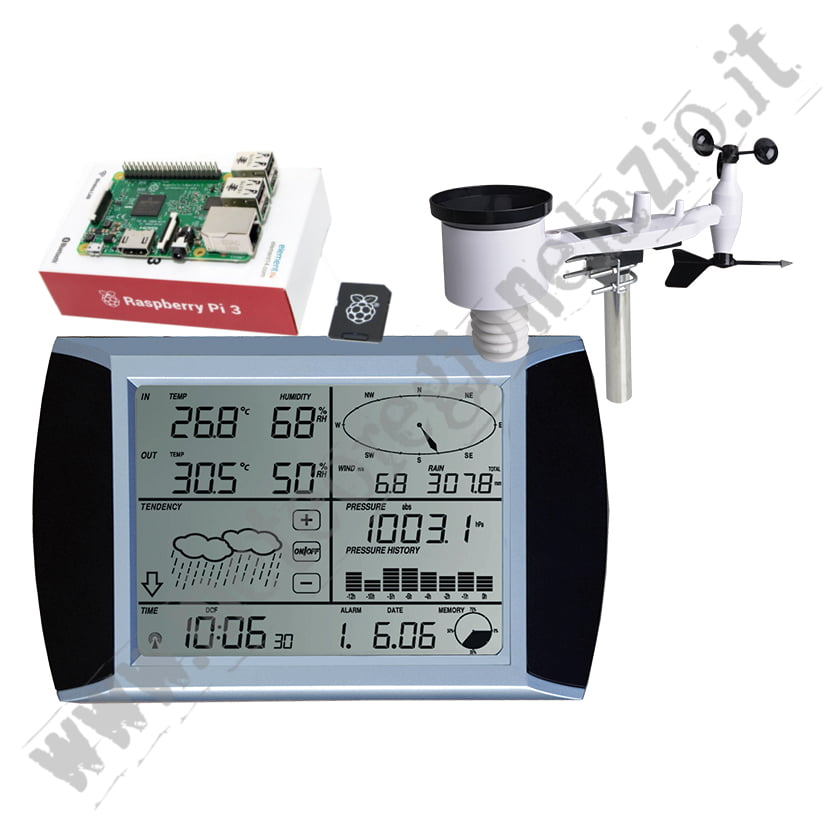

IL PACCHETTO INSTALLATO DA METEO LAZIO INCLUDE
- Blocco sensori integrato alimentato da cella solare
- Pluviometro
- Sensori temperatura e umidità dell’aria in schermo solare passivo
- Anemometro
- Pannello solare
- Batteria tampone
- Gruppo di ricezione e trasmissione
Il servizio di manodopera di Meteo Lazio comprende:
- Sopralluogo nel sito d’interesse
- Programmazione del micro-pc
- Montaggio, calibratura e test dei componenti

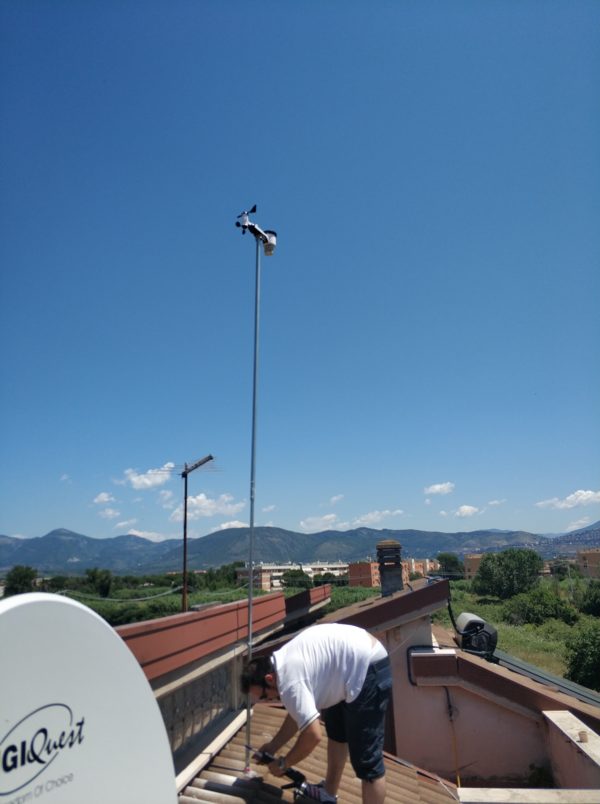

- Installazione dei componenti
- Creazione di una pagina web dedicata con dati in tempo reale (archivio incluso ad uso esclusivo)
Specifiche tecniche Froggit WH1080SE:
| Gruppo Sensori – Temperatura di Operatività | da -40° a + 65°C |
| Assorbimento di Corrente | media 0.2 mA, picco 30 mA (3.3 VDC) |
| Pannello Solare | 0.5 W / 0.75 W |
| Batterie | 3 x AA 1.5V LR6 (console) 2 x AA 1.5V LR6 (ISS) |
| Durata Batterie | 1,5 anni di media |
| Tipo Pluviometro | a bascula unica, 0.2mm/scatto, area 114 cmq |
| Tipo Cavo | 6 conduttori, 28 AWG |
| Comunicazione Wireless – Frequenza di Operatività | 868.0 MHz |
| Canali disponibili | 1 |
| Potenza d’uscita | / |
| Portata | 100mt in campo aperto (da 10 a 30mt con ostacoli) |
DOWNLOAD SCHEDA TECNICA
